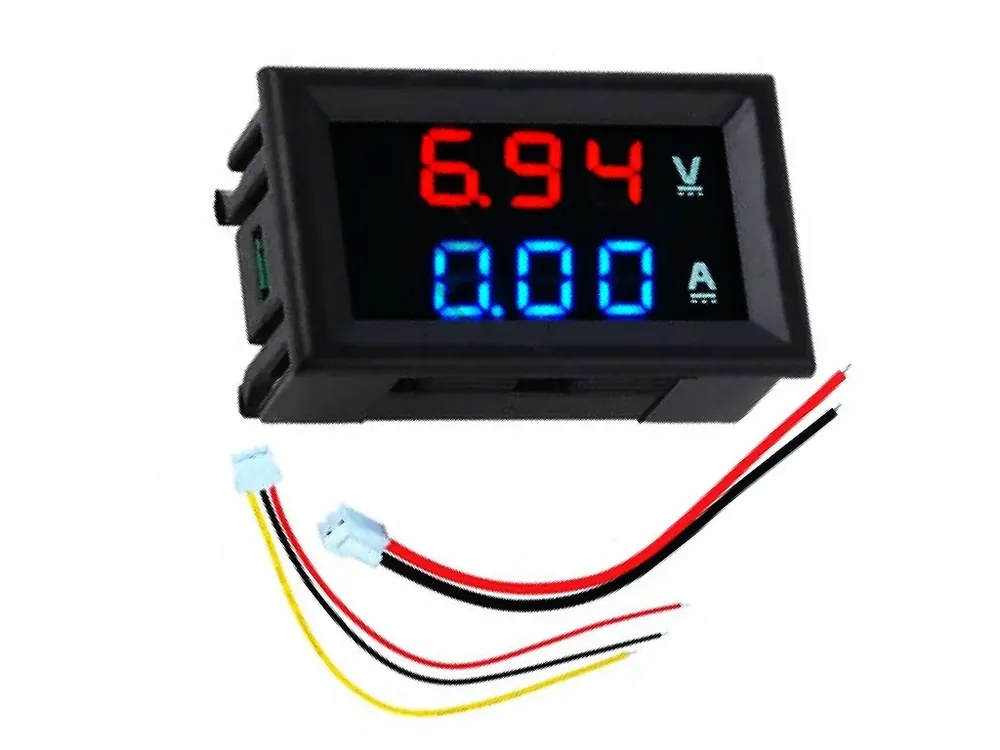

Digitální kombinovaný voltmetr a ampérmetr 100V / 50A + bočník

Digitální voltmetr a ampérmetr; kombinovaný; panelový; rozsah napětí 0÷99,99VDC; rozsah proudu 0÷49,99ADC s bočníkem; napájení 5÷25V; přesnost ±1%; montáž do panelu; rozměry otvoru 45,5 x 26,5mm. Tento přístroj je ideální pro měření napětí a proudu v různých aplikacích.

Výhody:

• LED displej
• Rozlišení až 10mV
• Rozlišení až 100mA

Zapojení:

• 2 tlustší vodiče:
  • Červený: + Měření proudu
  • Černý:Měření proudu a napětí
• 3 tenčí vodiče:
  • Žlutý: + Měření napětí
  • Červený: + Napájení
  • Černý:Napájení pro externí napájení (nespojovat s tlustým černým vodičem)

Upozornění:

Nikdy nespojujte tenký a tlustý černý vodič na jeden pól, hrozí poškození zařízení. Tenký černý vodič slouží pro připojení externího napájení (baterie apod.), zejména v případě měření vyššího napětí než 25V. V případě napájení multimetru měřeným napětím ponechte tento vodič nezapojený.

Výrobek vyžaduje odbornou montáž i zapojení.
