Popis

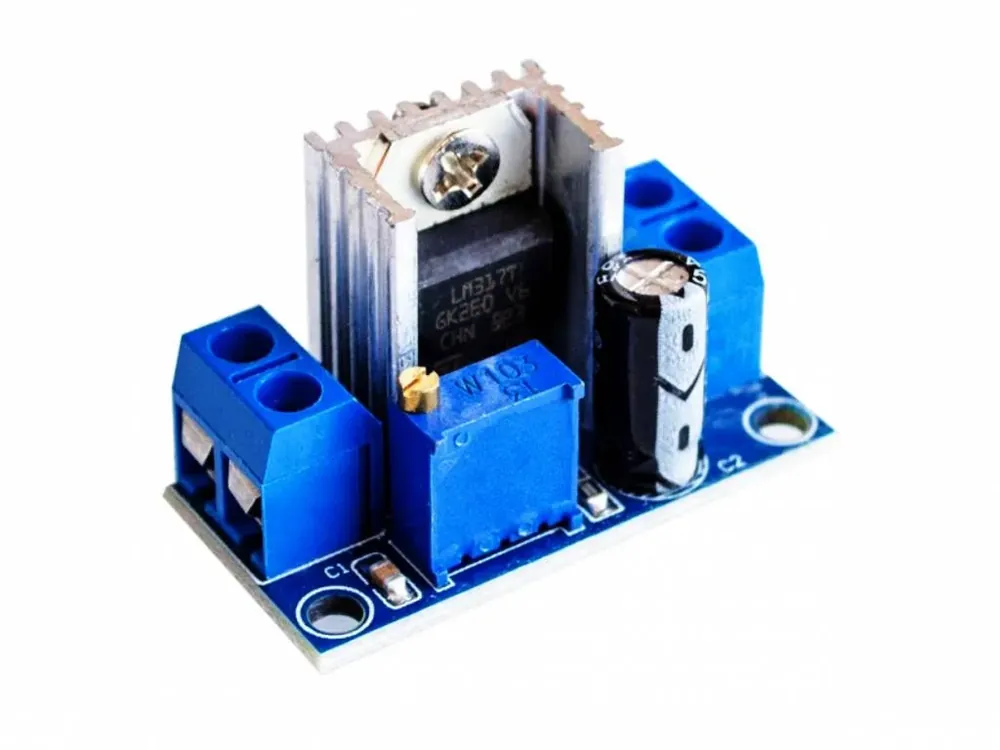

Modul nastavitelného stabilizátoru napětí s LM317
Modul; lineární stabilizátor napětí; nastavitelné výstupní napětí 1,2÷37V; vstupní napětí max. 40V; max. proud 1,5A; svorkovnice.
Jednoduchý modul stabilizátoru napětí s nastavitelným výstupem a max. proudem 1,5A. Modul má malé rozměry (36 x 17 mm) a upevňovací otvory pro montáž. Použití je velmi jednoduché, postačí připojit napájení, pomocí multimetru a malého šroubováčku nastavit výstupní napětí a připojit výstup. Zapojení a zprovoznění zvládne i neznalý uživatel.
Pro správnou funkci obvodu doporučujeme na vstup připojit napětí, které je vyšší alespoň o 1,5V.
Výhody
- Výstupní proud až 1,5A
- Jednoduché nastavení
- Široký rozsah napájecího napětí
Návod
- Připojte k výstupu V-metr nebo multimetr s nastaveným rozsahem min. 40V
- Připojte napájecí napětí
- Nastavne požadované výstupní napětí pomocí trimru
- Odpojte napájení
- Odpojte V-metr nebo multimetr
- Připojte požadovanou zátěž / zařízení
- Připojte napájení
Upozornění
- Pokud je trimr nastavený mimo rozsah (výstupní napětí se nemění), je potřeba jej vytočit do krajní polohy (až 50 otáček proti směru hodinových ručiček), aby se nastavil na nejnižší hodnotu. Poté lze hodnotu zvyšovat.
- V případě většího zatížení měniče doporučujeme použít větší chladič.
- Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
Doplňkové parametry
| Kategorie: | Step Down |
|---|---|
| Typ: | Stabilizátor napětí |
| Druh: | nastavitelný |
| Napětí (V): | 1,2÷37 |
| Max. pracovní proud (A): | 1,5 |
| Počet kanálů: | 1 |
| Montáž: | svorkovnice |
