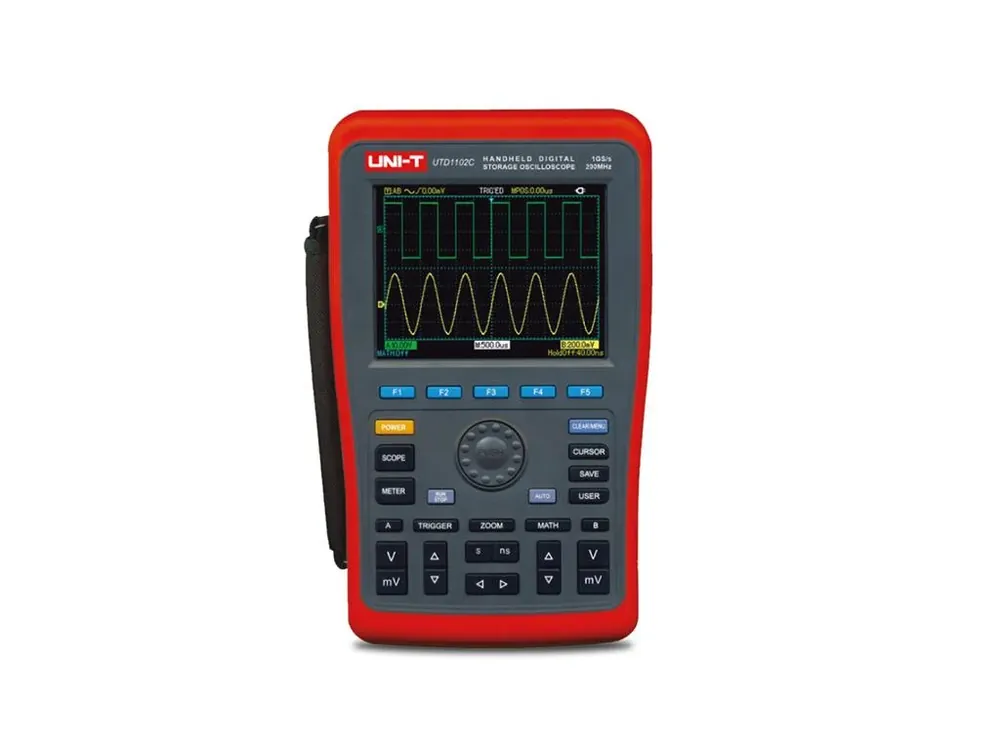

Osciloskop UNI-T UTD1102C

Přístroj UTD1102C kombinuje v jednom zařízení ruční dvoukanálový osciloskop a multimetr. Díky své přenosnosti, snadnému ovládání a pokročilým funkcím je ideální pro použití v terénu i v laboratoři. Osciloskop nabízí šířku pásma 100 MHz při vzorkovací frekvenci 500 MS/s a umožňuje automatické měření 27 parametrů signálu. Multimetr poskytuje přesné měření napětí, proudu, odporu a kapacity. Přístroj disponuje barevným LCD displejem s úhlopříčkou 5,7 a rozlišením 320 × 240 pixelů, který je čitelný i na silném světle.

Hlavní vlastnosti osciloskopu

• Šířka pásma: 100 MHz
• Počet kanálů: 2
• Vzorkovací frekvence: 500 MS/s
• Hloubka paměti: 7,5 kpts
• Časová základna: 2 ns/div50 s/div
• Spouštění: Edge, pulse, video
• Matematické operace: A+B, A-B, A×B, A÷B
• FFT analýza: Hanning, Hamming, Blackman-Harris, Rectangular
• Ukládání dat: Interní paměť a USB

Hlavní vlastnosti multimetru

• DC napětí: 600 mV1000 V (±1% + 5)
• AC napětí: 600 mV700 V (±1,2% + 5 pro f < 200 Hz)
• DC proud: 6 mA6 A (±1,2% + 5)
• AC proud: 6 mA6 A (±2% + 5)
• Odpor: 60060 M
• Kapacita: 6 nF6 mF
• Měření diod a kontinuity obvodů: Ano
• Zobrazení trendu: Ano

Technické parametry

• Napájení: Li-ion akumulátor 7,4 V/4400 mAh nebo adaptér 100240 V AC
• Provozní doba na akumulátor: 3 hodiny
• Displej: 5,7 LCD, 320 × 240 px
• Rozměry: 268 × 168 × 60 mm
• Hmotnost: 1,8 kg

Obsah balení

• Přístroj UTD1102C: 1 ks
• Sonda s přepínatelným děličem 1×/10× (UT-H04): 2 ks
• Modul převodníku proud/napětí (UT-M03 a UT-M04): 1 ks od každého
• DC adaptér: 1 ks
• USB kabel: 1 ks
• Uživatelský manuál: 1 ks
